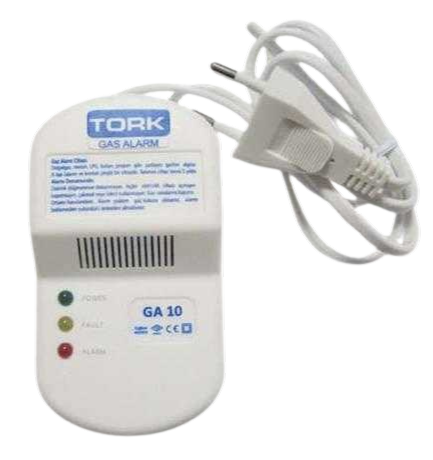

ÜRÜN AÇIKLAMALARI

Çalışma Prensibi

Gaz alarm cihazı, çevredeki patlayıcı gazları tespit eden bir cihazdır. Algılanan gazların içindekiler metan (CH₄), propan (C₃H₈) ve bütan (C₄H₁₀) ya da bu gazların karışımı olabilir.

Doğal gaz, metan gazıdır. LPG bütan gazından yapılır, propan gazı ise bu iki gazın karışımıdır. Gaz alarm cihazına 230V AC 50/60Hz voltaj verildiğinde yeşil led yanar. 1,5 dakika (sensörün ısınma süresi) kalibrasyon süresinden sonra cihaz aktif olur. Kalibre sensör belirlenen herhangi bir testi gazını kullanır. Kalibrasyon süresi sona erdiğinde alarm cihazı devreye girerek çevrede herhangi bir kaçak algılandığında en geç 10 saniye içinde sesli ve görsel olarak alarm verir. Gaz kaçağı düzeyinde azalma olduğu sürece cihaz alarm vermeye devam eder.

Seviyesel sesli alarm seviyesini geçtikten sonra, algılanan gaz konsantrasyonu belirlenen seviyenin altına düşmediği sürece cihaz alarm vermeye devam eder. Eğer tehlike yoksa cihaz kendiliğinden normal şartlara dönmeye başlar ve alarm kesilir.

Alarm çalıştırmadan gaz vanasının kapalı olup gazın ortamdan çekilmesini sağlayan gaz alarm cihazının çıkış rölesi bunun için özellikle kullanılabilir. Röle çıkış akımı 7 A’den düşük ve 230V AC çıkış voltajına sahiptir.

Temel Bilgiler

Gaz alarm cihazları ev ve benzeri yerlerde herhangi bir doğalgaz veya LPG sızıntısı varsa için tasarlanmıştır. Gaz alarm cihazı sabit bir yere kurulan ve sürekli çalışan elektrikli alarm cihazıdır. Hava ya da belirli bir yanıcı gazların patlama veya parlama oluşturmaya konsantrasyon sınırına Alt Patlama Sınırı (APS) denir.

• Doğalgazın APS değeri %0,5, LPG’nin %2 olup gaz alarm cihazı gaz sızıntısı bu değerlerin beşte birine ulaşmadan sesli ve ışıklı alarm vermeye başlar.
• Doğalgaz için cihazın alarm seviyesi %0,5 (binde beş) veya 5000ppm (milyonda beş bin)’dir.
• LPG için cihazın alarm seviyesi %0,3 (binde üç) veya 3000 ppm (milyonda üç bin)’dir.

ÜRÜN ÖZELLİKLERİ

Algılanan Gazlar: Doğalgaz (metan), LPG (Sıvılaştırılmış Petrol Gazı)

Cihaz Türü: A Tipi (Görsel Alarm, Sesli Alarm ve Çıkış Sinyali)

Görsel Uyarı:

• Yeşil: Sistem Aktif
• Kırmızı: Alarm
• Sarı: Arıza

Sensör Tipi: Yarı İletken (5V± 0.1)

Gövde Malzemesi: ABS

Kalibrasyon Zamanı: 1,5 dakika

Sesli Uyarı: Piezoelektrik Zil

Alarm Şiddeti (Ses): ≥ 70 dB

Çalışma Gerilimi ve Gücü:

• 230V AC, 2.5W – 3W 50/60Hz

Çıkış Sinyali Röle Kontağı:

• 230V AC 7A NA

Güç Tüketimi: 3W

Algılama Aralığı:

• 3-20 LEL (APS)

Koruma Sınıfı: IP 42

Çalışma Nem Oranı: ≤ % 97 bağıl nem

Çalışma Sıcaklığı: -10°C … +50°C

Gövde Ölçüleri: 96 mm x 100 mm x 45 mm
